一、主要技術參數及要求

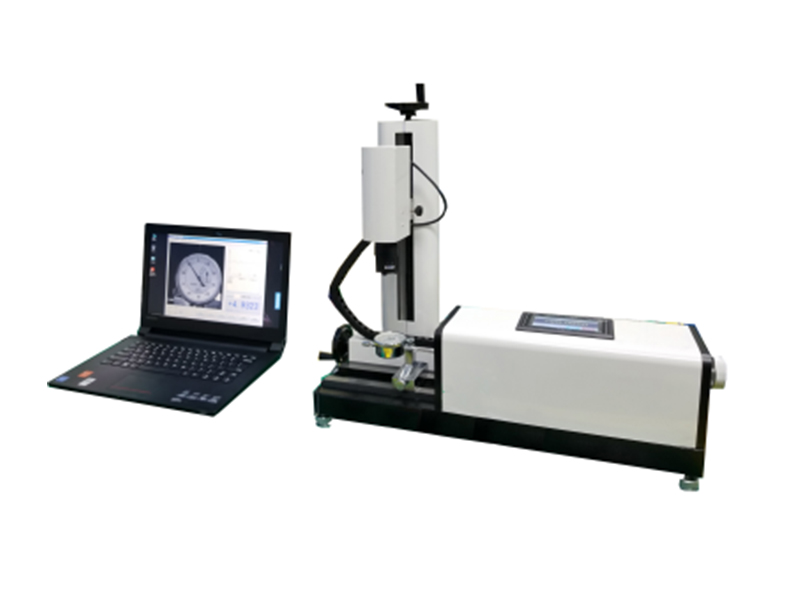

1.型號規格：ZT-GZB04A（全自動高精度攝像式）

2.測量表類：指示表、杠桿表、內徑表、數顯表及英制表等。

3.技術指標:

● 測量范圍：0～50mm

● 分 辨 率：0.01μm

● 重 復 性：0.1μm

● CCD讀表精度： 優于1/60分格

● 檢定速度：0.5秒/點（帶可調）

● 檢定方式:（兩種）

全自動：光柵自動運行并定位，儀器CCD自動讀取被檢表示值。

半自動：人工轉動光柵，人工按鍵采樣光柵示值。

檢定過程中檢定軟件上實時顯示出誤差數據及檢定點位置。

● 示值誤差：任意1mm誤差≤0.6μm，任意2mm誤差≤0.8μm，任意10mm誤差

≤1.0μm，任意30mm誤差≤1.2μm，全程誤差≤1.5μm 回程誤差≤0.4μm

● 工作環境：20℃±5℃,相對濕度50%～70%

● 接口：USB 速率>12MB/s

● 電    源：AC220V/50Hz

● 重量尺寸：30Kg，450mm*220mm*450mm

4．性能描述:

檢定人員裝好被檢表后,在計算機軟件中菜單選擇被檢表的信息,儀器按照國家有關計量檢定規程開始自動檢定, 伺服電機驅動光柵和被檢表，使其產生位移，圖像采集系統拍攝被檢表表盤圖像并識別每個檢定點的讀數，表盤讀數結果同光柵的標準位移相比較后，計算出被檢表的各項示值誤差，并以多種格式打印記錄和證書報告等。

5．主要功能

1. 按ZUI新國家檢定規程全自動檢定指示表、杠桿表、內徑表和大量程百分表；

2. 全自動檢定以上各類表的數顯表；

3. 全自動檢定以上各類表的英制表；

4. 自動檢定機械式比較儀和扭簧式比較儀；

5. 具有半自動檢定功能，用于檢定表盤或刻度線有明顯污損的指示表；

6．具有自動對零功能，檢定前無需手動調整零位；

7．自動對焦功能。

8．在檢定過程中，具有超差提示功能；

9. 自動處理檢定數據并進行判定；

10 .可顯示、打印歷史記錄，包括檢定點誤差數據的表格和曲線，規程中要求測量的各種示值誤差，以及根據規程判定的檢定結果；

11. 可按指示表類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；

12．可修改保存的記錄和數據；

13. 自動生成和保存原始檢定記錄和檢定證書；

14. 可將檢定數據輸出到Word文檔；

15. 具有備份和還原數據庫功能。

6．配置清單

6.1高精度全自動指示表檢定儀1臺

6.2夾具2套

1）Ф8百分表千分表快速夾具1套；

2）大夾具1套(表徑為￠4、6、8mm的杠桿表、表徑為￠4－28mm的內徑表夾具)。

6.3臺式計算機1套

1) 品牌電腦  配置：CPU：雙核以上，內存：2G以上，硬盤：500G以上，21寸液晶顯示器。

2) HP激光打印機1臺

3)鋁合金儀器箱1個

4)檢定軟件1套

①檢定軟件名稱及版本號：

②檢定軟件說明：符合國家有關指示表、內徑表、杠桿表和大量程表的計量檢定規程的檢定軟件。每條檢定記錄可單獨輸出檢定報告，并能在數據庫中迅速的被查詢、打印，在檢定錯誤時能刪除錯誤的檢定報告。

檢定軟件符合的國家標準、計量檢定規程和校準規范：《JJG34-2022  指示表檢定規程》、《GB/T 18761-2007 電子數顯指示表》、《JJG 35-2006 杠桿表》、《JJF 1102-2003 內徑表校準規范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 機械式比較儀》和《JJG 118-2010扭簧式比較儀》。

5)校準證書或檢定證書：由具有資質的計量質量檢測機構出具；

6.4儀器電纜1套

二、技術資料：

1．安裝、使用說明書

2．產品合格證，保修卡

3．設備所能開展的檢定/校準項目的全套專用軟件光盤。
